MEMORIA RAM

La memoria RAM ''Random Access Memory Module'' o memoria de acceso aleatorio. Es un tipo de memoria que utilizan los ordenadores para almacenar los datos y programas a los que necesita tener un rápido acceso.

Se trata de una memoria de tipo volátil, es decir, que se borra cuando apagamos el equipo, aunque también hay memorias RAM no volátiles como por ejemplo las memorias de tipo flash.
Los datos almacenados en la memoria RAM no sólo se borran cuando apagamos el equipo, sino que tambien deben eliminarse desde  cuando dejamos de utilizarlos por ejemplo, cuando cerramos el fichero que contiene estos datos.

TIEMPO REFRESCO:  También conocido como latencia. Es el tiempo que dura  un píxel pasar de activo ''blanco'' a inactivo ''negro'' y después a activo de nuevo.

TIEMPO DE ACCESO:  Es el intervalo de tiempo entre el instante en que solicitamos datos de un dispositivo almacenador y el instante en que se completa la entrega ''Tiempo de lectura''. También, es el intervalo de tiempo entre el instante en que iniciamos el envío de datos a un dispositivo de almacenamiento y el momento en que se completa la acción.

BUFFER DE DATOS: es un espacio de memoria, en el que se almacenan datos para evitar que el programa que los requiere, ya sea hardware o software, se quede en algún momento sin datos.

Algunos ejemplos de aplicaciones de buffers son:

El buffer de teclado es una memoria intermedia en la que se van almacenando los caracteres que un usuario teclea, los cuales son tratados por el computador a penas se libere un recurso.

-PARIDAD:
Propiedad de un conjunto de valores binarios utilizado para detectar y corregir errores en la comunicación de datos. La paridad del conjunto puede ser par o impar dependiendo de la paridad del número de valores 1 en el mismo.

VOLATIL Y ALEATORIA:  La memoria RAM es volatil porque una vez apagado el equipo toda la informacion en ella se borra. Esta memoria es como solo un acceso rapido se usa mientras el equipo esta encendido. Y aleatoria porque toda la informacion que guarda esta en desorden no como el disco duro que la informacion que tiene esta en su respectivo orden.

-ESTRUCTURA FÍSICA DE LA MEMORIA:

la estructura física, va a depender del tipo de RAM:

DRAM: aparece en forma de DIMMs o de SIMMs, siendo estos últimos de 30 contactos.
Fast Page (FPM): aparece como SIMMs de 30 ó 72 contactos (los de 72 en los Pentium y algunos 486).
EDO: aparece como SIMMs de 72 contactos, aunque existe en forma de DIMMs de 168.

SDRAM: se presenta en forma de DIMMs de 168 contactos; es usada en los Pentium II de menos de 350 MHz y en los Celeron.

VOLATIL Y ALEATORIA:  La memoria RAM es volatil porque una vez apagado el equipo toda la informacion en ella se borra. Esta memoria es como solo un acceso rapido se usa mientras el equipo esta encendido. Y aleatoria porque toda la informacion que guarda esta en desorden no como el disco duro que la informacion que tiene esta en su respectivo orden.

COMO SE ALMACENA LA INFORMACIÓN EN MEMORIA RAM

 El acceso a las posiciones de almacenamiento se puede realizar en cualquier orden.

Los chips de memoria son pequeños rectángulos negros que suelen ir soldados en grupos a unas plaquitas con "pines" o contactos. La diferencia entre la RAM y otros tipos de memoria de almacenamiento, como los disquetes o los discos duros, es que la RAM es muchísimo más rápida, y que se borra al apagar el ordenador, no como éstos.

El interior de cada chip se puede imaginar como una matriz o tabla en la cual cada celda es capaz de almacenar un bit. Por tanto, un bit se puede localizar directamente proporcionando una fila y una columna de la tabla. En realidad, la CPU identifica cada celda mediante un número, denominado dirección de memoria. A partir de una dirección se calcula cuál es la fila y columna correspondiente, con lo que ya se puede acceder a la celda deseada. El acceso se realiza en dos pasos: primero se comunica la fila y después la columna empleando los mismos terminales de conexión. Obviamente, esta técnica –denominada multiplexado– permite emplear menos terminales de conexión para acceder a la RAM, lo que optimiza la relación entre el tamaño del chip y la capacidad de almacenamiento.

TIPOS DE MEMORIA RAM

MEMORIA SÍNCRONA: Se envía una señal de reloj auxiliar que validad el dato

-SDRAM: Synchronous Dynamic Random Access Memory-Síncrono de memoria dinámica de acceso aleatorio. Es una memoria dinámica de acceso aleatorio DRAM que tiene una interfaz síncrona. Tradicionalmente, la memoria dinámica de acceso aleatorio DRAM tiene una interfaz asíncrona. Las SDRAM el cambio de estado tiene lugar en el momento señalado por una señal de reloj y, por lo tanto, está sincronizada con el bus de sistema del ordenador.

-DDR SDRAM: Doble velocidad de datos sincrónicos de memoriadinámica de acceso aleatorio (DDR SDRAM). Es una clase de circuitos de memoria integrada que se utiliza en los computadores. DDRSDRAM (a veces referido como DDR1 SDRAM) ha sido reemplazado por SDRAM DDR2 y DDR3 SDRAM, ninguno de los cuales son ya seahacia adelante o hacia atrás compatible con DDR SDRAM, lo que significa que los módulos de memoria DDR2 o DDR3 no va a funcionaren placas base DDR equipada, y viceversa a la inversa.

-PC66: Es una memoria síncrona DRAM de funcionamiento a una frecuencia de reloj de 66,66 MHz, en un bus de 64 bits, a una tensiónde 3,3 V. 66 PC está disponible en el pin DIMM de 168 pines y 144factores de forma SO-DIMM. El ancho de banda teórico es 533 MB / s.

-PC100: Definidos por el Joint Electron dispositivo Consejo de Ingeniería (JEDEC).PC100 consulta DRAM síncrona de funcionamiento una frecuencia de reloj de 100 MHz, en un bus de 64 bits de ancho, auna tensión de 3,3 V. PC 100 está disponible en módulos DIMM de 168pines y 144 pines factores de forma SO-DIMM. PC100 es compatiblecon PC66.

-PC133: Es un estándar de memoria del equipo definido por la JEDEC.PC133 consulta DRAM síncrona de funcionamiento a una frecuenciade reloj de 133 MHz, en un bus de 64 bits de ancho, a una tensión de3,3 V. PC 133 está disponible en el pin DIMM de 168 pines y 144factores de forma SO-DIMM. PC133 SDRAM es el estándar más rápidoy última vez aprobado por el JEDEC, y ofrece un ancho de banda de1066 MB por segundo. PC133 es compatible con PC100 y PC66.

-PC1600-DDR200:  Es un tipo de memoria RAM. Forma parte de la familia SDRAM de tecnologías de memoria de acceso aleatorio, que es una de las muchas implementaciones de la DRAM.

Los módulos DDR2 son capaces de trabajar con 4 bits por ciclo, es decir 2 de ida y 2 de vuelta en un mismo ciclo mejorando sustancialmente el ancho de banda potencial bajo la misma frecuencia de una DDR SDRAM tradicional. Este sistema funciona debido a que dentro de las memorias hay un pequeño buffer que es el que guarda la información para luego transmitirla fuera del módulo de memoria, este buffer en el caso de la DDR convencional trabajaba tomando los 2 bits para transmitirlos en 1 sólo ciclo, lo que aumenta la frecuencia final.

-PC 2100 O DDR266: DDR-Short for Double Data Rate-Synchronous DRAM, un tipo de SDRAM que apoya transferencias de datos sobre ambos bordes de cada ciclo de reloj (el aumento y la caída bordes), duplicando el chip de memoria, caudal de datos. DDR-SDRAM también consume menos energía, que hace muy adecuado para computadoras portátiles.

-PC 2700 O DDR333: Actualizaciones de memoria Memoria MemoryTen es líder en la Memoria PC2700 DDR 333 184 pin actualizar mercado. Ofreciendo confiable PC 2700 333MHZ actualizaciones de memoria van desde 256 MB, 512 MB y 1GB. Módulos de memoria en esta página son 333MHZ No ECC. Están diseñados para computadoras de escritorio y son 184 pin. MemoryTen combina las ventajas de calidad, servicio, actualizar la experiencia y el precio de ofrecer la mejor opción en la memoria actualizaciones.

-PC 3200 O DDR400: MemoryTen es líder en la Memoria PC3200 DDR 400 184 pin ECC registrado actualizar mercado. Ofreciendo confiable PC 3200 ECC 400MHZ actualizaciones de memoria van desde 256 MB, 512 MB, 1GB y 2GB  Registros demora información de memoria para un ciclo de reloj a garantizar todas las comunicaciones de los chips es recogido por el reloj edge, proporcionando una demora de cargada en memoria intensa aplicaciones de servidor

-PC-4200 O DDR2-533: Su reloj trabaja a una velocidad de 133 MHz, su tiempo entre señales es de 7.5 ns, la cantidad de datos transferidos es de 533 millones, el nombre del modulo es PC2 4300. La máxima capacidad de transferencia es de 4264 MB/s.

-PC-4800 O DDR2-600:Su reloj trabaja a una velocidad de 150 MHz, el tiempo entre señales es de 6.7 ns, la cantidad de datos transferidos es de 600 millones, el nombre del modulo es PC2 4800, la maxima capacidad de transferencia es de 4800 MB/s

-PC5300 O DDR2-667:Su reloj trabaja a una velocidad de 166 MHz, su tiempo entre señales es de 6 ns. Transfiere 667 millones de datos por segundo, el nombre de su  modulo es PC2 5300 y la maxima capacidad de transferencia es de 5336 MB/s.

-PC-6400 0DDR2-800:Su reloj trabaja a una velocidad de 200 MHz su tiempo entre señales es de 5 ns. Transfiere 800 millones de datos por segundo, el nombre del modulo es PC2 6400, y la máxima capacidad de transferencia es de 6400 MB/s.

-DDR3: Es una emoria RAM que forma parte de la Sdram. Es una memoria de acceso aleatorio. El beneficio que se obtiene al tener una memori DDR3 es que esta memoria tien la capacidad de hacer transferencias de datos 4 veces mas rápido que una memoria DDR2. La DDR3 permite usar integrados de 512 MB a 8 GB. La DDR3 tiene tensiones bajas tales como 1.5 V frente a 1.8 V que es de la DDR2.

-RDRAM: Es una clase de memoria síncrona, conocida como Rambus DRAM. Ésta memoria es la siguiente a la generación llamada DRAM en la que se ha rediseñado la DRAM desde la base pensando en cómo se debería integrar en un sistema.Su funcionamiento es diferente a las DRAM,  también solucionan los problemas de granularidad y número de pins. Este tipo de memoria se utilizó en el sistema de videojuegos Nintendo 64 de Nintendo y otros aparatos de posterior salida.

-XDR DRAM: Extreme Data Rate Dynamic Random Access Memory es una implementación de alto desempeño de las DRAM,  XDR fue diseñado para ser efectivo en sistemas pequeños y de alto desempeño que necesiten memorias de alto desempeño así como en GPUs de alto rendimiento

-XDR2 DRAM: Es un tipo de memoria de acceso aleatorio dinámico que es ofrecido por Rambus. Se anunció el 7 de julio de 2005 y la especificación de que fue lanzado el 26 de marzo de 2008. Rambus ha diseñado XDR2 como una evolución de, y el sucesor, XDR DRAM. DRAM XDR2 está diseñado para uso en los gráficos de gama alta de tarjetas y equipos de red

-DRDRAM: Copita directa de Rambus o DRDRAM a veces llamado COPITA de Rambus o RDRAM es un tipo de síncrono ESPOLÓN dinámico, diseñado por Rambus Corporación.

-SLDRAM: Memoria de acceso al azar dinámica del acoplamiento síncrono SLDRAM, o Memoria de acceso al azar dinámica de Synclink, es de alta velocidad memoria de acceso al azar similar a DRDRAM, no obstante sin el diseño propietario. Fue desarrollado por el consorcio de SLDRAM, que consiste en cerca de 20 fabricantes importantes de la industria del ordenador

-SRAM:Static Random Access Memory (SRAM), o Memoria Estática de Acceso Aleatorio es un tipo de memoria basada en semiconductores que a diferencia de la memoria DRAM, es capaz de mantener los datos (mientras esté alimentada) sin necesidad de circuito de refresco es decir no se descargan. Sin embargo, sí son memorias volátiles, es decir que pierden la información si se les interrumpe la alimentación eléctrica.

-EDRAM: Significa "DRAM integrado", basado en un condensador de memoria de acceso aleatorio dinámico integrado en el mismo chip como un ASIC o el procesador. El coste por bit es mayor que el de los chips DRAM independientes, pero en muchas aplicaciones, las ventajas de rendimiento de la colocación de la EDRAM en el mismo chip que el procesador supera la desventaja de costes en comparación con una memoria externa.

-ESDRAM:Este tipo de memoria funciona a 133MHz y alcanza transferencias de hasta 1,6 GB/s, pudiendo llegar a alcanzar en modo doble, con una velocidad de 150MHz hasta 3,2 GB/s. La memoria FPM (Fast Page Mode) y la memoria EDO también se utilizan en tarjetas gráficas

-VRAM: Memoria gráfica de acceso aleatorio ''Video Random Access Memory'' es un tipo de memoria RAM que utiliza el controlador gráfico para poder manejar toda la información visual que le manda la CPU del sistema. Esta memoria es accesible de forma simultánea por dos dispositivos. De esta manera, es posible que la CPU grabe información en ella, mientras se leen los datos que serán visualizados en el monitor en cada momento. Por esta razón también se clasifica como Dual-Ported

-SGRAM: Es un tipo especializado de SDRAM para adaptadores gráficos. Agrega mejoras como bit masking, escribir en un bit específico sin afectar a otros y block write, rellenar un bloque de memoria con un único color. A diferencia de la VRAM y la WRAM, SGRAM es de un solo puerto. De todas maneras, puede abrir dos páginas de memoria como una, simulando el doble puerto que utilizan otras tecnologías RAM

-WRAM: Ventana de RAM o WRAM. Es una modificación de VRAM regular que tanto mejora el rendimiento y reduce el costo de un poco por bit. Diseñado específicamente para su uso en las tarjetas gráficas,WRAM es también de dos puertos, pero tiene el ancho de banda un 25% más de VRAM, y también incorpora características adicionalespara permitir una mayor transferencia de rendimiento de la memoriade uso general para operaciones gráficas como el dibujo y el bloque de texto llena. Por otra parte, WRAM es menos costosa que la fabricación de VRAM aunque sigue siendo más costosa que la DRAM.

MEMORIAS ASÍNCRONAS: La señal de validación de los datos (reloj) se genera de forma independiente en el transmisor  y receptor.

-DRAM:  ''Dynamic Random Access Memory'' es un tipo de memoria dinámica de acceso aleatorio, como memoria principal del sistema. Se le llama  dinámica, ya que para mantener almacenado un dato, se requiere revisar el mismo y recargarlo, cada  período es  un ciclo de refresco.  Es una memoria volátil, es decir cuando no hay alimentación eléctrica, la memoria no guarda la información. Inventada a finales de los sesenta, es una de las memorias más usadas en la actualidad.

-

-FPM-RAM:  Fast Page Mode RAM- Página Modo rápido RAM. Ésta es la ram mas antigua y menos sofisticada del mercado. Aparece actualmente con dos velocidades de acceso, 60 nanosegundos las más rápidas y 70 nanosegundos las mas lentas. La FPMRAM se basa en que se supone que el siguiente acceso a un dato de memoria va a ser en la misma fila que el anterior, con lo que se ahorra tiempo en ese caso.

EDO-RAM: Extended Data Output RAM-Extendido de datos de

salida Salio al mercado en  1995 y con tiempos de accesos de 40 o 30 ns es la continuacion de la memoria FPM. La EDO, también es capaz de enviar direcciones contiguas pero direcciona la columna que va utilizar mientras que se lee la información de la columna anterior, dando como resultado una eliminación de estados de espera, manteniendo activo el búffer de salida hasta que comienza el próximo ciclo de lectura.

BEDO-RAM: Burst Extended Data Output RAM-Ráfaga extendidomemoria RAM de datos de salida.Es la versión mas avanzada de la EDO RAM y competidora de la SDRAM, fue dada a conocer en 1997. Era un tipo de memoria que usaba generadores internos de direcciones y accedía a mas de una posición de memoria en cada ciclo de reloj, de manera que lograba un desempeño un 50% mejor que la EDO. Nunca salió al mercado

MÓDULOS RAM

-DIP:Es un circuito integrado electrónico compuesto por un conjunto de componentes conectados entre si e incluidos en una placa de silicio de menos 1 mm, formando un conjunto en miniatura capaz de desarrollar las mismas funciones que un circuito formados por elementos discretos

-SIPP:Es un circuito impreso o modulo, en el cual se montan varios (chips) de memoria RAM, con una distribución de pines correlativos. Es alargado y tiene alrededor de 30 pines, estos encajan en las ranuras de la placa base y su ministran 4 bits por modulo

-SIMM: Es un tipo de encapsulado compacto en una  pequeña placa de circuito impreso que almacena chips de memoria en la que se encajan en un zócalo SIMM  sobre la placa base, sus zócalos son blancos.

-DIMM: se trata de un pequeño circuito impreso que contiene chips de memoria y se coloca directamente en ranuras de la placa madre, se usa en un conector de 168 contactos y sus zócalos generalmente son negros

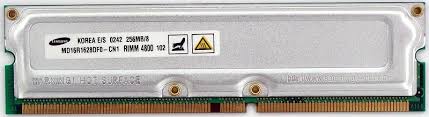

-RIMM: Denomina al patrón de la RAM que utilizan una tecnología denominada RDRAM  y debido a sus altas frecuencias de trabajo requieren de difusores de calor consistentes en una placa metálica que recubre los (chips) del módulo.

MODULO RAM PARA  PORTATILES

SO-DIMM: El tamaño de estos módulos es muy reducido ya que se emplea sobre todo en los ordenadores de los portátiles, es una versión compata a los DIMM convencionales, tiene un tamaño de la mitad del SIMM y cuentan con 144 contactos.

MICRODIMM: Más pequeño que un SODIMM, se utilizan  principalmente en equipos sub- notebook. Y están disponibles en el pim-SDRAM y 144-pin DDR 172.

SO-RIMM: Es un subsistema de uso general y es de buen rendimiento, adaptable para un extenso rango de aplicaciones incluyendo memoria de computadoras (móviles). Donde se requiera anchura de banda alta y baja latencia
